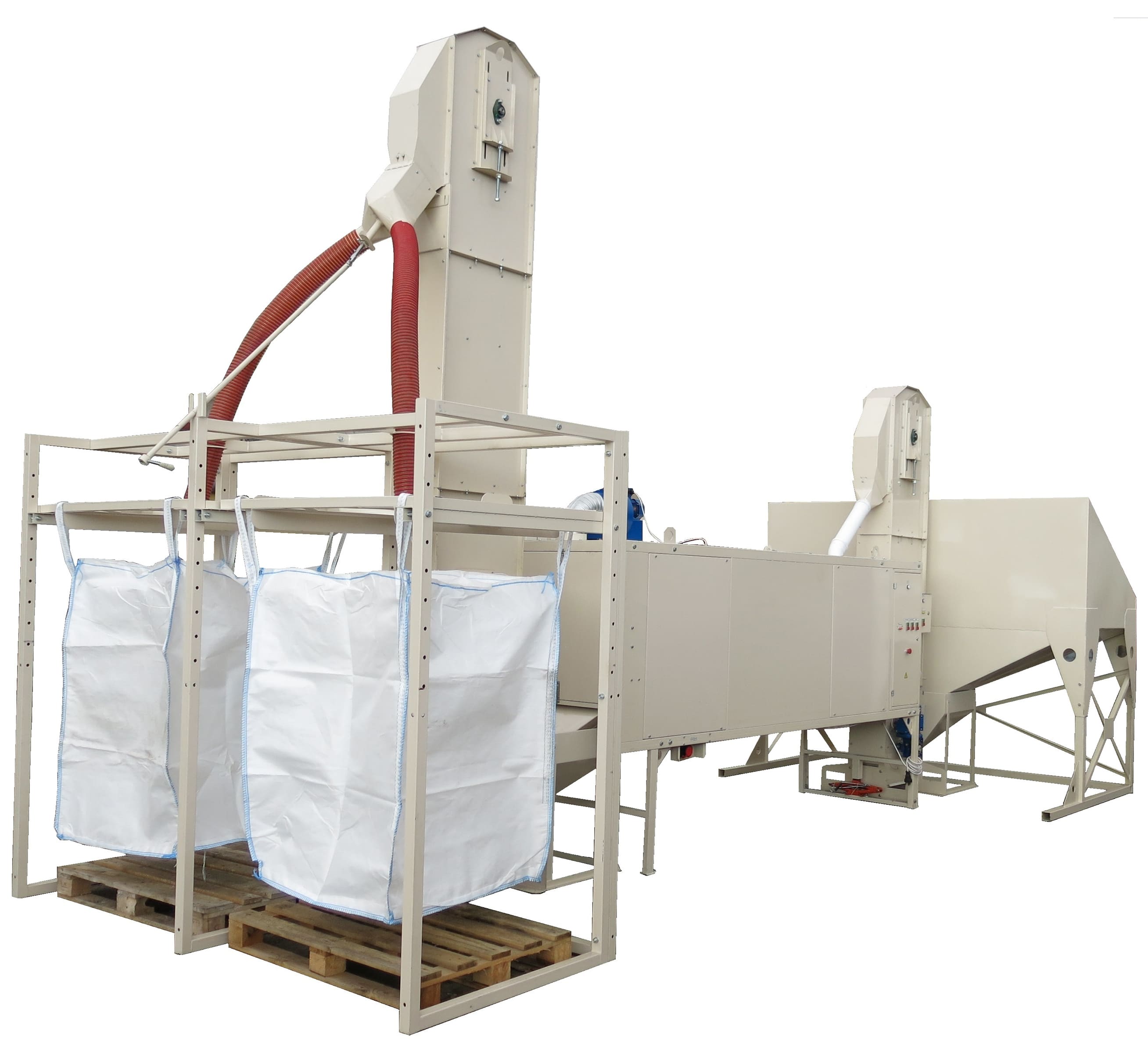

Линия протравливания семян

Эта линия стоит стационарно и работает без остановок. Ее дело - нанести на семена протравитель или инкрустирующий состав, за час через нее проходит до 10 т. Собрана она полностью из машин завода «Клен»: на входе приемный бункер, подъем - две нории НЗ-10 тихоходного типа, в центре протравливатель-инкрустатор Клен-ПСБ-10 с баком под рабочий раствор, на выходе оснастка под биг-бэги.

Главная мысль конструкции: семя должно доехать от бункера до мешка с целой оболочкой и живым зародышем. Ради этого нории выбраны тихоходные - ковш в них опорожняется гравитацией, центробежной силы нет, скорость ленты ограничена 0,8 м/с. По той же причине препарат по семенам распределяет вращающийся барабан, а не шнек и не смеситель с лопастями. Семенной партии микротрещины и обрушенная оболочка обходятся потерей всхожести.

Что войдет в вашу линию, зависит от задачи: культура, сколько тонн в сутки, откуда и как приходит ворох, как вы отгружаете семена. Узлы модульные, и ставят их без фундамента, без приямков и без строителей.

Машины линии

Каждая машина здесь серийная, с паспортом и руководством по эксплуатации. Значит, любую можно купить отдельно и работать ею без линии: нория поднимет зерно на сепаратор или в бункер для хранения, загрузочное устройство для биг-бэгов встанет под выгрузку любой другой машины. Протравливатель тоже способен работать один, но по паспорту ему нужна равномерная подача в барабан, и лучший вариант для этого - тихоходная нория из промежуточного бункера.

Бункер на входе, увеличенный

Объем 2,7 куб. м. Бункер держит запас семян, и линии все равно, как часто подвозят материал: поток на входе остается ровным. Без этого точно дозировать нельзя - препарат дозируют по часовому расходу в литрах, и стоит подаче прерваться, как норма на тонну сбивается.

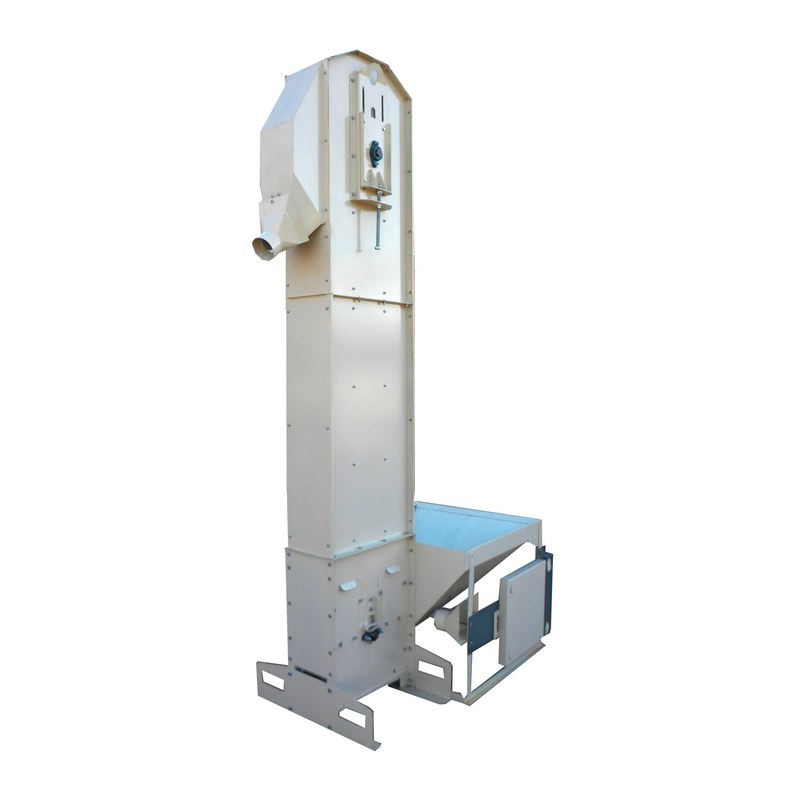

Тихоходная нория на подаче

Подает семена из бункера наверх, в загрузочное устройство протравливателя. Цифры: до 10 т/ч, лента до 0,8 м/с, мощность 1,5 кВт. Конструкция запатентована, патент RU 2 737 177 C1.

Протравливатель-инкрустатор Клен-ПСБ-10

Машина барабанного типа, работает непрерывно и обрабатывает семена влажным способом. Протравливание - до 10 т/ч, инкрустация - до 2 т/ч. Первую порцию препарата дает распылитель на входе, а равномерно по семенам его разносит барабан диаметром 750 мм. Потребляет машина до 1,9 кВт, весит в сборе до 506 кг.

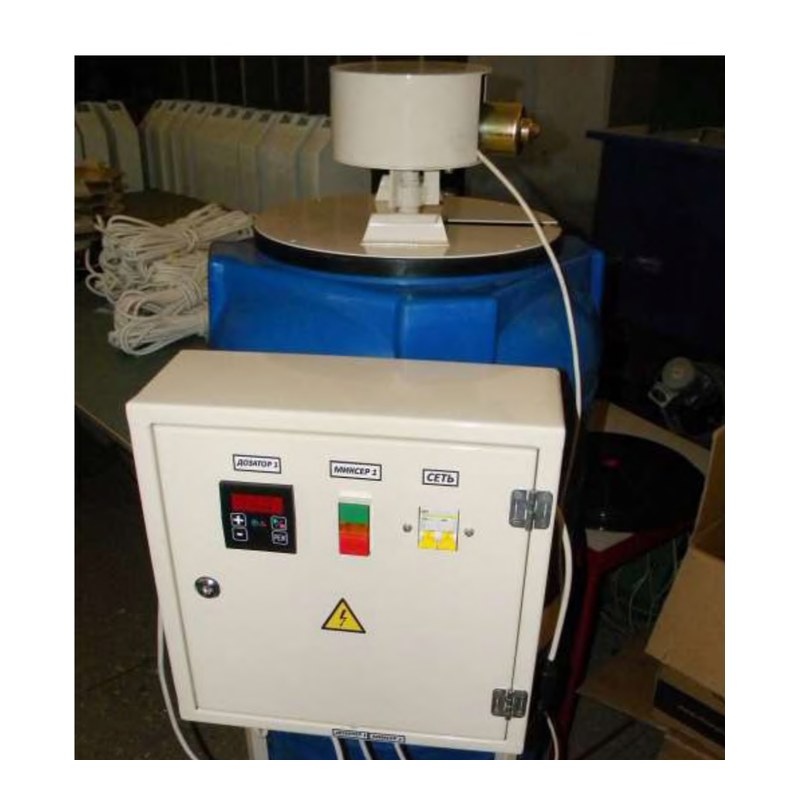

Бак-дозатор: препарат и инокулянт

Бак из пластика на 200 л, рама сварная. В комплекте миксер погружного типа, насос-дозатор и пульт. Миксер все время перемешивает раствор, чтобы компоненты не оседали на дно, пока идет партия. Насос перистальтический, привод от шагового двигателя, расход держит в диапазоне 0,0-99,9 л/ч с шагом 0,1 л/ч. Если препарат и инокулянт вносят раздельно, линию дополняют вторым таким баком.

Выгрузка: НЗ-10 с переключателем потоков

Эта нория принимает семена после барабана и отправляет их на затаривание. Переключатель потоков отдельной машиной не считается - это вариант исполнения той же НЗ-10, который перекидывает выгрузку с одного подвешенного контейнера на соседний. Мешки наполняются попеременно, и линия на смену тары не встает.

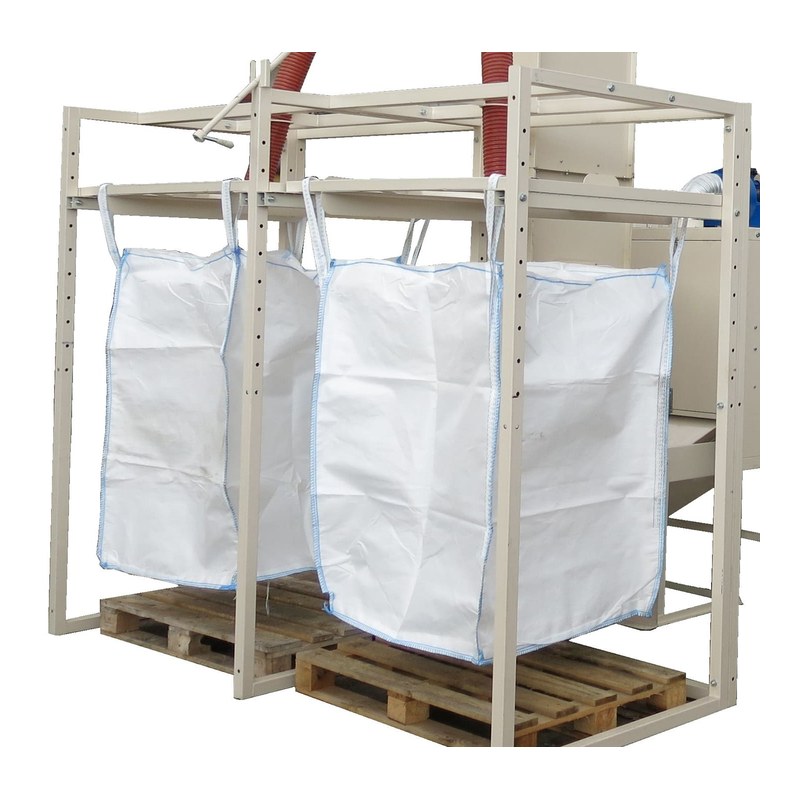

Устройство для загрузки биг-бэгов

Это рама с подвесом, ее ставят под выгрузку нории. Мешок вешают за петли, и семена ссыпаются в него сами. Крепить устройство к полу не нужно, при перестановке оно переезжает со всеми остальными узлами. Промежуточной тары схема не требует.

Как семена проходят линию

Сюда приходит материал, который уже прошел очистку и калибровку на линии очистки семян. В приемный бункер его засыпают, и дальше он сам течет в ковши нории через проходное окно, ширину которого регулирует шибер на бункере.

Нория несет семена вверх, до загрузочной высоты протравливателя. В верхней точке головки ковш переворачивается и спокойно высыпает их в разгрузочный лоток - без броска.

Препарат начинают наносить раньше барабана: на приемном бункере протравливателя закреплен распылитель, который обрабатывает входящий поток. Раствор к нему идет из бака через тот самый перистальтический насос, а норму выставляют на пульте бак-дозатора с точностью до 0,1 л/ч. По паспорту, если поставщик препарата не рекомендовал другое, считают 10 л жидкости на 1 т семян. Порошок разводят заранее в отдельной емкости и в бак льют уже готовый раствор, процеживая через сито с ячейкой не больше 0,5 мм, - иначе распылитель засорится. Перед пуском в бак наливают минимум 10 л, включают миксер на минуту, и дальше он работает постоянно. Как подобрать норму под культуру и препарат, мы разобрали в статье о норме расхода рабочего раствора.

После распылителя семена идут во вращающийся барабан диаметром 750 мм. Слой в нем пересыпается, и препарат растирается по поверхности семян. Скорость прохода меняют наклоном: рама опирается на регулируемые опоры, и от уклона оси барабана зависит, быстро или медленно партия пройдет через машину. Выставлять наклон, согласно паспорту, должен агроном-семеновод. Этим же уклоном линию переключают на инкрустацию - в таком режиме по паспорту она дает до 2 т/ч.

Вторая нория забирает обработанные семена и поднимает их к затариванию. Через переключатель потоков выгрузку переводят на другой контейнер, а заполненный биг-бэг в это время снимают и увозят тележкой для биг-бэга. На перецепку тары линия не простаивает.

Комплектации: один бак или два

Базовых вариантов поставки два.

• Один бак-дозатор - основной вариант: бак для рабочего раствора на 200 л и свой узел дозирования.
• Два бак-дозатора - к основному добавляется второй бак, у него отдельный насос-дозатор и отдельная настройка нормы расхода.

Зачем второй бак? Либо состав из двух компонентов, которые нельзя держать вместе в одном баке, либо вы работаете без пауз: одна партия идет, а во втором баке тем временем замешивают раствор для следующей. Оба случая подробнее - на странице бак-дозатора жидкого инокулянта.

Тем, кто в Волгоградской области готовит семена нута, второй бак будет кстати, если протравитель и инокулянт под эту культуру вносят раздельно. А для подсолнечника, еще одной местной культуры, важнее тихоходный подъем - почему, рассказано ниже.

Точный состав определяется на этапе расчета: под культуру, суточный объем и схему отгрузки набор узлов меняется. Цену и сроки поставки мы называем уже для вашей комплектации.

Что подготовить на площадке

• Ровное основание - бетон или асфальт. Фундамент, земляные работы, анкеры не нужны, лишь бы пол выдерживал нагрузку: 210 кг весит нория, 506 кг - протравливатель с баком-дозатором.
• Электропитание 380 В, 3-фазное, примерно на 5 кВт суммарной мощности узлов.
• Запас высоты над норией: ее габаритная высота 3 160 мм.
• Вентиляцию. Свой вытяжной вентилятор у протравливателя есть, и в закрытом помещении его патрубок выводят в систему вентиляции, иначе выхлоп останется внутри.
• Место, откуда удобно засыпать материал в приемный бункер и вывозить полные биг-бэги.

Монтаж модульно-секционный, без проекта и стройки. Поменялась планировка - норию цепляют вилочным погрузчиком и переставляют целиком, разбирать ее не нужно. Перед сменой культуры башмак нории очищают через люк, у которого выдвижной поддон, а бак, насос-дозатор и барабан по окончании работы промывают чистой водой.

Комплекс уходит к вам из Луганска. В Волгограде его можно получить на терминале транспортной компании (ул. Моторная, 9Г) или заказать доставку прямо на площадку в хозяйство. Пусконаладку и приезд наших специалистов обговариваем заранее.

Видео

Две записи работающей линии. На них хорошо видно темп подачи, как семена сходят с нории на выгрузке и как заполняются контейнеры.

А это вторая съемка той же линии.

Где семена бьются и как этого избежать

Первое и главное место - подъем. Быстроходная нория разгружается центробежно: ковш выбрасывает зерно, и оно бьется о головку. Результат - дробленка, сколы, трещины, и на подсолнечнике, кукурузе и крупноплодных бобовых это видно лучше всего. НЗ-10 устроена наоборот: лента идет не быстрее 0,8 м/с, ковш переворачивается и ссыпает семена в лоток. Конструкцию ковша и башмака мы описали на странице нории тихоходной НЗ-10, сравнение двух способов подъема - в статье тихоходная нория против быстроходной.

Второе - узел, где наносят препарат. Шнек и лопастной смеситель продвигают семя принудительно и прижимают его рабочим органом к стенке. В Клен-ПСБ-10 никакого принуждения нет: вращается сам корпус-барабан, слой пересыпается, и препарат покрывает семя, не нагружая оболочку.

Третье - число перевалок. В этой линии их всего две: бункер - протравливатель и протравливатель - контейнер. Ни промежуточных емкостей, ни пересыпки вручную: из барабана партия сразу попадает в биг-бэг.

Напишите, что за культура, какие объемы и где будет стоять линия, - посчитаем состав, подберем комплектацию и пришлем цену.
